LNK305PN - импульсный регулятор напряжения, корпус DIP-8, цоколевка показана на рисунке
Микросхема оффлайн переключателя AC-DC, встроенный силовой МОП-транзистор, 85-265В AC, 66кГц, 120мА
LNK305PN является оффлайн коммутатором LinkSwitch-TN с низким количеством компонентов, который был создан для замены линейных, неизолированных источников питания с конденсаторами и выходным током до 360мА, обеспечивая большую производительность и энергоэффективность при такой же стоимости. Данное устройство интегрирует силовой МОП-транзистор 700В, кварцевый генератор, простую схему управления Вкл./Выкл., высоковольтный импульсный источник питания, джиттеринг частоты, поцикловое ограничение тока и схему тепловой защиты в одной, монолитной микросхеме. Питание запуска и рабочее берутся непосредственно с вывода DRAIN, устраняя необходимость наличия источника со смещением и связанных с ними схем и преобразователей. Полностью интегрированная схема автоматического перезапуска безопасно ограничивает выходную мощность в условиях неисправности вроде короткого замыкания или обрыва петли. Уменьшает число компонентов и стоимость защиты нагрузки на системном уровне.
Скачать:
lnk305pn.pdf [543.59 Kb] (cкачиваний: 355)
Посмотреть:
lnk305pn.pdf
Виды корпусов и цоколевка

- DRAIN (D) - Подключение стока силового МОП-транзистора. Обеспечивает внутренний рабочий ток как для запуска, так и для работы в стационарном режиме.
- BYPASS (BP) - Точка подключения внешнего байпасного конденсатора емкостью 0,1 мкФ для питания 5,8 В от внутреннего источника питания.
- FEEDBACK (FB) - При нормальной работе этот вывод управляет переключением силового МОП-транзистора. Переключение МОП-транзистора прекращается, когда на этот вывод подается ток, превышающий 49 мкА.
- SOURCE (S) - Этот вывод служит для подключения источника питания MOSFET-транзистора. Он также служит для заземления выводов БАЙПАСА и обратной связи.

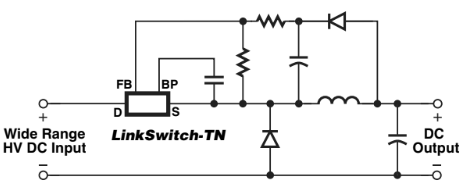

Схема включения LNK305PN

Аналоги: LNK302PN, LNK304PN, LNK305PN, LNK306PN (есть небольшие отличия в параметрах)
Параметры аналогов указаны в таблице выходной мощности.

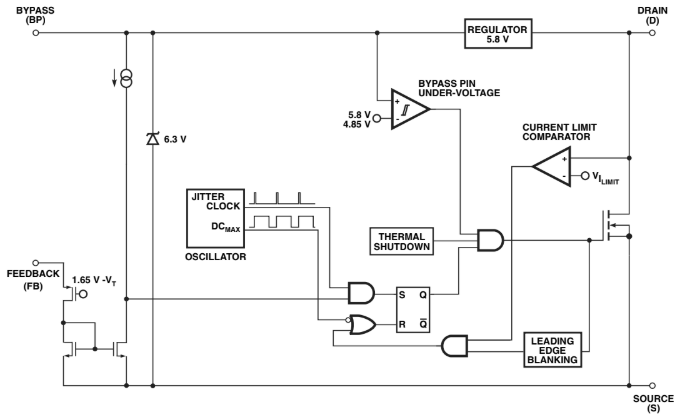

Принципиальная схема (LNK302).

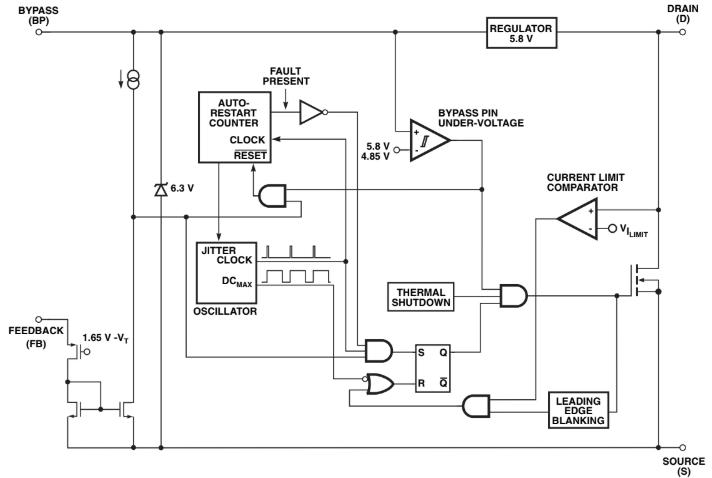

Принципиальная схема (LNK304-306).

Универсальный источник питания постоянного Напряжения 12 В, 120 мА с использованием LinkSwitch-TN.

Рекомендуемая схема печатной платы для LinkSwitch-TN в конфигурации понижающего преобразователя с использованием пакета P или G.

Рекомендуемая схема печатной платы для LinkSwitch-TN в конфигурации понижающего преобразователя с использованием D-пакета
на нижней стороне платы.


Common Circuit Configurations Using LinkSwitch-TN.
